Champion

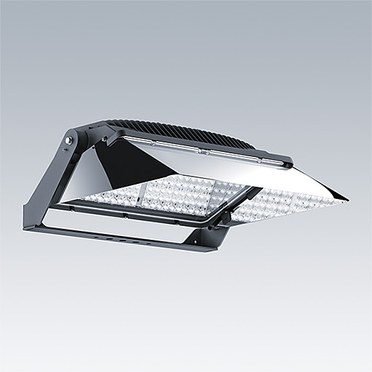

Silny projektor LED dla celów sportowych/ogólnych z optyką świetnie eliminującą światło niepożądane
- Nieduży asymetryczny projektor, w którym zastosowano koncepcję płaskiego klosza i wbudowanej osłony, żeby zapewnić pełną kontrolę olśnienia i światła niepożądanego (0 cd przy 90°)
- Maksymalna sprawność optyczna i uniwersalność z minimalnym rozproszeniem światła. 4 precyzyjne rozsyły światła i 2 wersje osłony stałej, zapewniające odbicie lambertowskie lub lustrzane.
- Osłona stała pomalowana na kolor antracytowy jest też dostępna dla wersji ograniczającej ucieczkę światła do tyłu, co jeszcze bardziej redukuje oświetlenie niepotrzebne. Dostępny jest też wariant bez osłony stałej.
- NAJLEPSZA W SWOJEJ KLASIE JAKOŚĆ ŚWIATŁA, co zapewnia doskonałej jakości oświetlenie obiektów sportowych i terenu.
- Superior performance thanks to a compact driver installed in every condition (back of the luminaire up to 200 m remotely), providing the highest performance for all installations.
- Fully controllable solution via DALI or RDMDMX enabling instant lighting, stepped illumination levels down to 25% minimum, and event lighting with dynamic lighting scenarios
Wykonanie
Obudowa: aluminium odlewane ciśnieniowo (EN AC-44300) pomalowane na kolor antracytowy (zbliżony do RAL 7043). Standardowo przeznaczona do środowisk o korozyjności C5 zgodnie z ISO 9223:2012.
Osłona stała: stal nierdzewna lub stal nierdzewna pomalowana na kolor antracytowy (zbliżony do RAL 7043)
Obejma montażowa: stal galwanizowana pomalowana na kolor antracytowy (zbliżony do RAL 7043)
Klosz: hartowane szkło o grubości 4 mm
Śruby: stal nierdzewna
Montaż
Obejma montowana z wykorzystaniem różnych punktów mocowania (jedna śruba M20 lub 2 śruby M14). Korpus o regulowanym nachyleniu przymocowany jest do obejmy śrubą M17 z łbem imbusowym. Przy odwrotnym ustawieniu obejmy montażowej można uzyskać różne ustawienia oprawy, w tym montaż zwieszany. Wbudowana puszka połączeniowa z przepustem kablowym 1 x M20 dla kabla 5G i wciskaną listwą zaciskową na przewody o przekroju od 1 mm² do 1,5 mm² zasilające diody LED. Skrzynka z układem zasilania zamontowana na obejmie (za pomocą specjalnego akcesorium) lub poza oprawą w odległości maksymalnie 200 m i wyposażona w cztery dławiki kablowe: 1 x M25 dla przewodów Ø 10 mm do Ø 17 mm z listwą zaciskową na przewody o maksymalnym przekroju 2,5 mm² dla zasilania z sieci elektrycznej (200 – 440 V / 50 – 60 Hz), 2 x M16 dla przewodów Ø 5 mm do Ø 10 mm dla WEJŚCIA/WYJŚCIA sterowania i 1 x M32 dla przewodów Ø 13 mm do Ø 21 mm z listwą zaciskową na przewody o maksymalnym przekroju 1,5 mm² (jeden przewód 5-żyłowy o długości ustalonej przez klienta, niedostarczany przez Thorn, do wykonania połączenia elektrycznego z oprawą). Dioda sygnałowa wskazuje stan układu zasilania. Cztery otwory w narożnikach zapewniają różne opcje montażu.
Dostępny jest prosty przyrząd celowniczy montowany na górnej lewej lub prawej krawędzi projektora.
Opis
To specify state:
High power LED asymmetric floodlight for sport lighting and high mast area lighting with internally inclined front glass and integral front cowl. The floodlight offers a choice of CCT (3000K/4000K/5700K) with CRI 70 ideal for recreational and Class 2/3 sports applications. Compact floodlight (22,4kg), highly resistant (IP66, IK08), available with 4 excellent light distributions and two different visor finishes to optimize lighting designs.
To be completed with compact and light Gear Box IP66 with RDM-DMX or DALI control interface. Its housing made of die-cast aluminum with “fishbone” fins to guarantee a better thermal management in every single position and a full working range at ambient temperature -40°C/+45°C. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Can be installed on the bracket of the floodlight, inside the mast or remotely up to 200m from floodlight. Driving current must be selected according to the ambient temperature. 1050mA is the maximum driving current for indoor application (Ta 35°C).
As Thorn Champion
▼ Champion
Opis | Moc oprawy (W) | Strumień św. oprawy (lm) | Type | Waga (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION 264L-740 ANT | 935 | 117871 | LED | 20.41 | 96635275 | ||||
CHAMPION 264L-740 V1 VSP ANT | 935 | 116166 | LED | 22.40 | 92917406 | ||||
CHAMPION 264L-740 V1 VSR ANT | 935 | 119149 | LED | 22.40 | 96633215 | ||||
CHAMPION 264L-740 V2 BSC ANT | 935 | 97989 | LED | 22.50 | 96635276 | ||||
CHAMPION 264L-740 V2 VSP ANT | 935 | 115030 | LED | 22.40 | 96633302 | ||||
CHAMPION 264L-740 V2 VSR ANT | 935 | 118439 | LED | 22.40 | 96633216 | ||||
CHAMPION 264L-740 V3 VSP ANT | 935 | 113894 | LED | 22.40 | 96633301 | ||||
CHAMPION 264L-740 V3 VSR ANT | 935 | 117871 | LED | 22.40 | 96633217 |
▼ Champion, wyposażenie dodatkowe
Opis | Waga (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION LED BIRD DETERRENT | 0.50 | 96633431 | |||||||
CHAMPION LED GB BRACKET | 1.80 | 96633432 | |||||||
CHAMPION LED MEMORY SETTING | 0.10 | 96633430 | |||||||
CHAMPION LED SIMPLE AIMING DEVICE | 0.14 | 96633429 | |||||||
CHAMPION LED VS FRONT | 1.05 | 96635277 | |||||||
CHAMPION LED VS REAR | 0.78 | 96635278 |
▼ Champion, skrzynki z układem zasilania
Opis | Waga (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
DRV ED ALG5 1368W 1.05A 565V D #2CH DA | 5.40 | 96671931 | |||||||
DRV ED ALG5 1368W 1.05A 565V D #2CH RDMX | 5.40 | 96671941 | |||||||
DRV ED ALG5 1368W 1.25A 565V D #2CH DA | 5.40 | 96671930 | |||||||
DRV ED ALG5 1368W 1.25A 565V D #2CH DX | 5.40 | 96671940 | |||||||
DRV ED ALG5 1368W 700mA 565V D #2CH DA | 5.40 | 96671933 | |||||||
DRV ED ALG5 1368W 700mA 565V D #2CH RDMX | 5.40 | 96671943 | |||||||
DRV ED ALG5 1368W 850mA 565V D #2CH DA | 5.40 | 96671932 | |||||||
DRV ED ALG5 1368W 850mA 565V D #2CH RDMX | 5.40 | 96671942 |
