Isaro

  • Isaro
  • Isaro

Dyskretna i uniwersalna latarnia uliczna i drogowa o trwałych wysokich parametrach oświetleniowych

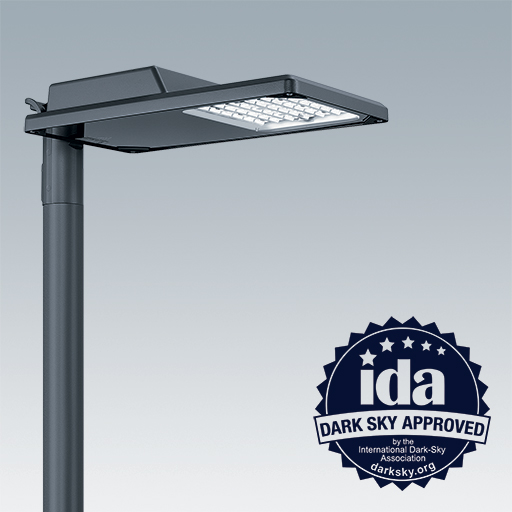

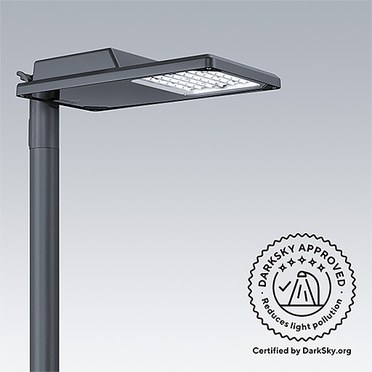

  • Certyfikat „Dark Sky Approved” IDA
  • *Pieczęć aprobaty IDA dla oprawy dotyczy tylko temperatur barwowych ≤ 3000 K i przezroczystych kloszy oraz tylko nachylenia maksymalnego +/- 10°. Oprawy muszą być montowane jako przebadane fotometrycznie.
  • Zaprojektowana, by zapewnić jak najwyższe parametry oświetleniowe i zoptymalizować strategie gospodarki o obiegu zamkniętym, jednocześnie ograniczając swój ślad węglowy.
  • Niezawodna i uniwersalna: wysokiej jakości aluminium odlewane ciśnieniowo (EN AC 44300) i śruby pokryte powłoką antykorozyjną geomet, a także szeroki zakres rozsyłów światła oraz wybór opcji sterowania, ochrony, okablowania i kolorów
  • Najwyższa odporność na korozję – nadaje się do środowisk o korozyjności C5 wg EN ISO 9223
  • Lekka i okablowana fabrycznie w celu ułatwienia montażu

Wykonanie

Obudowa, trzpień montażowy: aluminium odlewane ciśnieniowo zgodnie z EN AC 44300, śruby z powłoką geomet chroniącą przed korozją galwaniczną, obudowa teksturowana i pomalowana proszkowo na kolor jasnoszary (GY), trzpień też pomalowany. Przez konfigurator: czarny teksturowany (BK), antracytowy teksturowany (ANT) i 48 innych kolorów RAL. Standardowa klasa korozyjności C5 zgodnie z ISO 9223: 2012.
Klosz: szkło hartowane o grubości 4 lub 5 mm
Elementy mocujące: stal nierdzewna zabezpieczona przed korozją galwaniczną

Montaż

Maksymalna wysokość montażu wynosi 15 m
• Uniwersalne rozwiązanie przechyłu oprawy, przy montażu bocznym (-15°/+15°) i na szczycie słupa (0°/+20°)
• Regulowane nachylenie co 5° w celu zoptymalizowania rozsyłu światła i równomierności oświetlenia
• Uniwersalny trzpień do montażu z boku i na szczycie słupa
• W standardzie możliwość wykorzystania na terenach nadmorskich, bo nadaje się do środowisk o korozyjności C5 (ISO 9223:2012)
• Okablowana fabrycznie w celu ułatwienia montażu przy dowolnej wysokości słupa. Jako opcja szybkozłączka o szczelności IP67, jeśli w słupie jest pozostawiony kabel (modernizacja)

Opis

Oprawa oświetlenia drogowego o dużej uniwersalności, nawet do zastosowań nadmorskich, dostępna w 2 wielkościach, wykonana w klasie szczelności IP66 i nadająca się do środowisk o korozyjności C5 (EN ISO 9223). Emituje strumień świetlny do 6000 lm (bardzo mała) lub 17 000 lm (mała) ze skutecznością świetlną do 170 lm/W. Zoptymalizowane wymiary, mała powierzchnia stawiająca opór wiatrowi: 0,028 m² (bardzo mała) i 0,041 m² (mała). Pod spodem klosz z ekstrabiałego szkła hartowanego (4 mm grubości jako standard). Opcjonalnie szkło o wysokiej przezierności (H). Odporność na uderzenia: IK08 lub IK10 (opcja). Klasy ochronności elektrycznej I i II. Możliwości montażu: na szczycie słupa, na wysięgniku z boku słupa. Szeroka gama rozwiązań optycznych z wydajnym układem optycznym Street R-PEC i 20 rozsyłami światła R-PEC. W standardzie temperatury barwowe 2200 K / 2400 K /2700 K / 3000 K /4000 K 5700 K. CRI 70 lub 80. Wewnętrzny raster eliminujący ucieczkę światła do tyłu. Ochrona przeciwprzepięciowa: 6 kV przed wieloma impulsami i 8 kV przed 3 impulsami jako standardowa ochrona zasilacza. Jako opcja dostępna ochrona przeciwprzepięciowa 10 kV / 10 kA przed wieloma impulsami i 20 kV przed jednym impulsem. Obramowanie układu optycznego LED jako opcja (M). Trzpień montażowy o regulowanym nachyleniu fabrycznie zamontowany dla średnicy 60 mm lub 76 mm na szczycie słupa oraz 60 mm lub 42 mm dla montażu bocznego. Możliwe nachylenia to z boku: -20°/0°; na szczycie: 0°/+15°. W standardzie duży wybór wersji kolorystycznych: domyślnie jasnoszara teksturowana (GY) plus czarna teksturowana (BK), antracytowa teksturowana (ANT) i 48 innych kolorów RAL. Okablowanie zależnie od potrzeb wybierane przez konfigurator, z długością przewodu od 3 do 16 m. Opcja z szybkozłączką IP67 M/F do projektów modernizacyjnych z zachowaniem istniejących przewodów.
Ściemnianie DALI (HFX) / Bi-Power (BP) / Stały strumień świetlny (CLO) / Linia sterująca układem Bi-Power (BPL) / Redukcja mocy fazą sterującą (LRT). Interfejs Zhaga na górze / wbudowane 7-pinowe gniazdo Nema (N7), oba z certyfikatem ZD4I.
Model Thorn Isaro

New Product
LumExpress Product
eControl Product

Isaro bardzo mała, rozsył dla wąskich dróg

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
IS XS 12L105-730 NR CL1 WS0.3 M60 GY-S415032LED3.3396636134
IS XS 12L105-730 NR CL2 WS0.3 M60 GY-S415032LED3.1396636152
IS XS 12L25-730 NR CL1 WS0.3 M60 GY-S101426LED3.1096636129
IS XS 12L25-730 NR CL2 WS0.3 M60 GY-S101426LED3.0796636147
IS XS 12L35-730 NR CL1 WS0.3 M60 GY-S141934LED3.1096636130
IS XS 12L35-730 NR CL2 WS0.3 M60 GY-S141934LED3.0796636148
IS XS 12L50-730 NR CL1 WS0.3 M60 GY-S192667LED3.1096636131
IS XS 12L50-730 NR CL2 WS0.3 M60 GY-S192667LED3.1396636149
IS XS 12L70-730 NR CL1 WS0.3 M60 GY-S273586LED3.3396636132
IS XS 12L70-730 NR CL2 WS0.3 M60 GY-S273586LED3.1396636150
IS XS 12L85-730 NR CL1 WS0.3 M60 GY-S334232LED3.3396636133
IS XS 12L85-730 NR CL2 WS0.3 M60 GY-S334232LED3.1396636151
IS XS 24L25-730 NR CL1 WS0.3 M60 GY-S192824LED3.3096636340
IS XS 24L25-730 NR CL2 WS0.3 M60 GY-S192824LED3.2796636336
IS XS 24L35-730 NR CL1 WS0.3 M60 GY-S263821LED3.3096636341
IS XS 24L35-730 NR CL2 WS0.3 M60 GY-S263821LED3.2796636337
IS XS 24L50-730 NR CL1 WS0.3 M60 GY-S365250LED3.3096636342
IS XS 24L50-730 NR CL2 WS0.3 M60 GY-S365250LED3.2796636338
IS XS 24L70-730 NR CL1 WS0.3 M60 GY-S517018LED3.3096636343
IS XS 24L70-730 NR CL2 WS0.3 M60 GY-S517018LED3.2796636339

Isaro mała, rozsył dla wąskich dróg

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
IS S 24L105-730 NR CL1 WS0.3 M60 GY-S7910344LED4.0696636140
IS S 24L105-730 NR CL2 WS0.3 M60 GY-S7910344LED4.0396636158
IS S 24L25-730 NR CL1 WS0.3 M60 GY-S192960LED4.0396636135
IS S 24L25-730 NR CL2 WS0.3 M60 GY-S192960LED4.0096636153
IS S 24L35-730 NR CL1 WS0.3 M60 GY-S264012LED4.0396636136
IS S 24L35-730 NR CL2 WS0.3 M60 GY-S264012LED4.0096636154
IS S 24L50-730 NR CL1 WS0.3 M60 GY-S365523LED4.0396636137
IS S 24L50-730 NR CL2 WS0.3 M60 GY-S365523LED4.0096636155
IS S 24L70-730 NR CL1 WS0.3 M60 GY-S527411LED4.0396636138
IS S 24L70-730 NR CL2 WS0.3 M60 GY-S527411LED4.0096636156
IS S 24L85-730 NR CL1 WS0.3 M60 GY-S638727LED4.0696636139
IS S 24L85-730 NR CL2 WS0.3 M60 GY-S638727LED4.0396636157
IS S 36L105-730 NR CL1 WS0.3 M60 GY-S11715349LED4.6096636146
IS S 36L105-730 NR CL2 WS0.3 M60 GY-S11715349LED4.5796636164
IS S 36L25-730 NR CL1 WS0.3 M60 GY-S284431LED4.1096636141
IS S 36L25-730 NR CL2 WS0.3 M60 GY-S284431LED4.0696636159
IS S 36L35-730 NR CL1 WS0.3 M60 GY-S386005LED4.1096636142
IS S 36L35-730 NR CL2 WS0.3 M60 GY-S386005LED4.0696636160
IS S 36L50-730 NR CL1 WS0.3 M60 GY-S548261LED4.3796636143
IS S 36L50-730 NR CL2 WS0.3 M60 GY-S548261LED4.3496636161
IS S 36L70-730 NR CL1 WS0.3 M60 GY-S7611061LED4.3796636144
IS S 36L70-730 NR CL2 WS0.3 M60 GY-S7611061LED4.3496636162
IS S 36L85-730 NR CL1 WS0.3 M60 GY-S9412992LED4.6096636145
IS S 36L85-730 NR CL2 WS0.3 M60 GY-S9412992LED4.5796636163
