Czujnik MovU PIR szczytowy / AVN F2 LED 18L70 R/S CL2 COR W5M L740

96270761

▼ Karta katalogowa

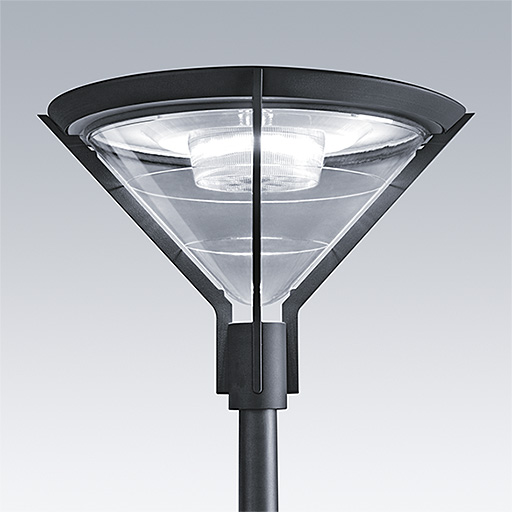

Dekoracyjna oprawa montowana na słupie, klasa bezpieczeństwa II, stopień ochrony IP66, IK08.
.
Rozsył światła: symetryczny.
Podstawa i ramiona: odlewane ciśnieniowo aluminium (EN AC-46000).
Daszek: przędza aluminium, wszystkie elementy malowane proszkowo na kolor ciemny piaskowy szary 900 (zbliżony do RAL7043).
Klosz: poliwęglan, przezroczysty.
Śruby mocujące: stal nierdzewna.
wyposażone w LED 4100K.
Dostarczane w komplecie w jednym kartonie, okablowana fabrycznie kablem 4m HO5 VVF.
Montaż na szczycie słupa na trzonie montażowym Ø60mm, długości 100mm.

Wymiary: Ø700/700 x 500 mm
Moc opraw: 41 W
Waga: 9 kg
Współczynnik oporu: 0.17 m²
Skuteczność oprawy: 102 lm/W

Mode selection
  • Pozycja lamp:STD - Standard
  • Źródło światła:LED
  • Strumień świetlny oprawy*:4192 lm
  • Skuteczność oprawy*:102 lm/W
  • Współczynnik oddawania barw:70
  • Statecznik:1 x 96271178
  • Temperatura barwowa*:4000 Kelvin
  • Tolerancja miejscowa barwy (initial Mac Adam):5
  • Nominalna żywotność (B10)*:L90 100000 h przy 25 °C
  • Moc opraw*:41 W
  • sterowanie:FO
  • LED
  • CE
  • EAC
  • GLedReP
  • IK08
  • IP66
  • LLedReP
  • SC2
