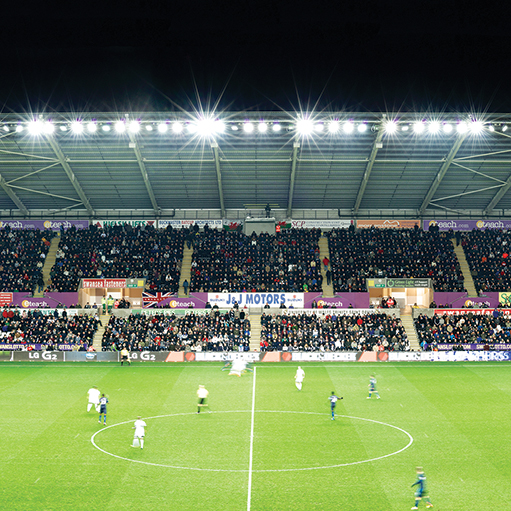

Dużej mocy projektor LED dla obiektów sportowych wysokiej klasy po rekreacyjne i oświetlenia ogólnego
- NAJLEPSZA W SWOJEJ KLASIE JAKOŚĆ ŚWIATŁA w oświetleniu sportowym i ogólnym na płaszczyźnie poziomej, pozwalająca zredukować oświetlenie niepożądane
- Wybór rozwiązań optycznych i modułowa budowa umożliwiają tworzenie różnych kombinacji optycznych, a dzięki możliwości przechylania każdego modułu osobno minimalizuje się liczbę opraw w instalacji i optymalizuje powierzchnię, na którą działa napór wiatru.
- Doskonałe parametry oświetleniowe dzięki małemu zasilaczowi, który można montować w każdych warunkach (za oprawą w odległości do 200 m) i który zapewnia wszystkim typom instalacji najwyższa wydajność.
- Rozwiązanie w pełni sterowalne za pośrednictwem DALI lub RDM DMX, umożliwiające natychmiastowe włączenie oświetlenia, stopniowanie natężenia oświetlenia oraz oświetlanie imprez przy pomocy dynamicznych scenariuszy świetlnych.
- Konstrukcja zapewniająca łatwy intuicyjny montaż, skrzynka połączeniowa z szybkozłączkami i możliwość umocowania w różnych położeniach. Precyzyjny przyrząd celowniczy o regulowanym położeniu ułatwia dokładne i szybkie przechylenie i ustawienie modułów.
Wykonanie
Obudowa: aluminium odlewane ciśnieniowo, pomalowane na kolor piaskowoszary ciemny (zbliżony do RAL 7043)
Rama i obejma montażowa: aluminium odlewane ciśnieniowo lub blacha aluminiowa o bardzo niskiej zawartości miedzi, pomalowane na kolor piaskowoszary ciemny (zbliżony do RAL 7043)
Klosz: szkło hartowane o grubości 4 mm z powłoką antyodblaskową
Śruby: stal nierdzewna
Montaż
Obejma montowana z wykorzystaniem różnych punktów mocowania (jedna śruba M20 lub 2 śruby M14). Rama mocowana do obejmy za pomocą śruby z łbem imbusowym M10 z możliwością poziomego przesunięcia jej w uchwycie o maksymalnie 100 mm (tylko dla wariantów z 3 i 2 modułami LED). Moduły LED o regulowanym nachyleniu przymocowane są do ramy śrubami imbusowymi M8. Obejmę można obracać, co pozwala na różne warianty montażu, w tym zwieszany, na ścianie lub innej powierzchni oraz na dachu. Moduły LED są fabrycznie okablowane przewodami poprowadzonymi do puszki połączeniowej wyposażonej w listwę zaciskową.
Układ zasilania poza oprawą w odległości maksymalnie 200 m od niej jest wyposażony w cztery różne dławiki kablowe: 1 x M25 dla przewodów Ø 10 mm do Ø 17 mm z listwą zaciskową na przewody o maksymalnym przekroju 2,5 mm² dla zasilania z sieci elektrycznej (200 – 440 V / 50 – 60 Hz), 2 x M16 dla przewodów Ø 5 mm do Ø 10 mm dla WEJŚCIA/WYJŚCIA sterowania i 1 x M32 dla przewodów Ø 13 mm do Ø 21 mm z listwą zaciskową na przewody o maksymalnym przekroju 2,5 mm² (jeden przewód 7-żyłowy o długości ustalonej przez klienta, niedostarczany przez Thorn, do wykonania połączenia elektrycznego z oprawą, 8-żyłowy przy zastosowaniu NTC)). Dioda sygnałowa wskazuje stan układu zasilania. Cztery otwory w narożnikach zapewniają różne opcje montażu. Dostępny jest precyzyjny przyrząd celowniczy montowany na górnej lub dolnej krawędzi modułu LED.
Opis
Opis:
Dużej mocy projektor oświetleniowy LED dla aplikacji sportowych i ogólnego oświetlenia terenu montowanego na wysokich słupach. Projektor oferuje szeroki wybór temperatur barwowych, CRI i TLCI (3000 K, 4000 K i 5700 K, CRI od 70 do 90+ i TLCI do 90+), co pozwala zaspokoić wszystkie potrzeby tych zastosowań, a także zapewnia światło bez migotania, umożliwiające transmisje telewizyjne w wysokiej rozdzielczości. Istnieje możliwość zastosowania różnych układów optycznych dla każdego z modułów LED oraz regulowanie nachylenia modułów w celu optymalizacji instalacji oświetleniowej i zminimalizowania liczby niezbędnych w niej opraw. Stosunkowo nieduży projektor (30,8 kg w wersji z trzema modułami, 23 kg z dwoma, 18,7 z dwoma i lekką obejmą oraz 9 kg z jednym) o wysokiej szczelności i odporności mechanicznej (IP66, IK09), dostępny z dziesięcioma doskonałymi rozsyłami światła. Należy go używać razem ze skrzynką z układem zasilania, lekką (6,5 kg), o niewielkich wymiarach (560 x 150 x 120 mm włącznie z przepustami kablowymi), o szczelności IP66 i wyposażoną w interfejs do sterowania DALI lub RDM DMX. Skrzynka jest wykonana z aluminium odlewanego ciśnieniowo i wyposażona w żeberka chłodzące zapewniające dobre odprowadzanie ciepła w każdym położeniu i możliwość pracy zasilacza w zakresie od -40°C do +45°C. Dioda sygnałowa na płycie przedniej wskazuje stan układu zasilania. Trwałość użytkowa powyżej 50 tys. godzin. Ochrona przeciwprzepięciowa 10 kV dla trybu wspólnego i różnicowego. Gorący ponowny zapłon oraz działanie bez migotania do 1000 klatek na sekundę (wymagane przy 100 – 50% strumienia świetlnego) dla kamer HDTV. Skrzynkę można zamontować na obejmie montażowej oprawy, wewnątrz słupa lub na zewnątrz w maksymalnej odległości 200 m od oprawy. Maksymalny prąd zasilający musi być dostosowany do ograniczeń aplikacji, a porady w tej sprawie można sięgnąć u miejscowego przedstawiciela handlowego.
Nazwa produktu: Thorn Altis
