Mica

Installation et montage

Le luminaire est livré complet : corps, pot d’encastrement, collerette et fermeture verre.
Toutes les versions sont livrées pré-câblées.

Pour les applications extérieures, un drainage de 30 cm ou un système de drainage équivalent doit être utilisé sous le pot d'encastrement pour assurer l’évacuation de l’eau. Ce pot d’encastrement peut être installé dans le bitume à condition que la température maxi du bitume soit d’environ 80°C.
Les luminaires doivent fonctionner ouverts durant 45 minutes afin d’évacuer l’accumulation d’humidité à l’intérieur du boîtier.

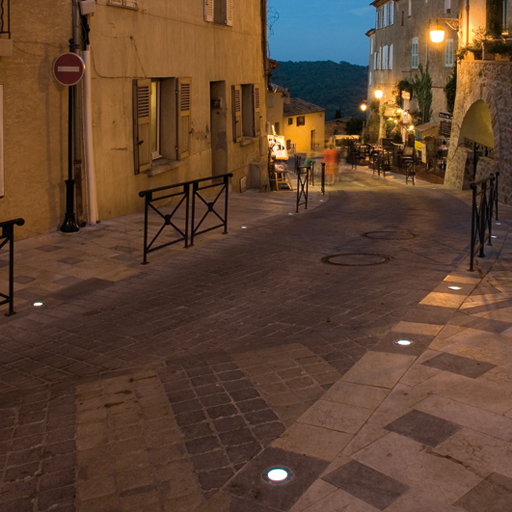

Les Mica Slim peuvent être installés dans les zones où la vitesse des véhicules n’excède pas 30 km/h pour les versions planes et 20 km/h pour les versions avec dôme.
Pour faciliter l’installation, le câblage peut être effectué à l’aide des connecteurs IP68 (codes SAP 96260810, 96260809, 96272068 et 60800549). Pour le passage en coupure, utiliser des boîtiers de dérivation IP67(codes SAP 96257909 et 96257908).
Toutes les versions disposent d’une alimentation intégrée.
En accord avec la norme EN60598-2-13 la charge statique maximum est de 5 000 kg pour les versions équipées de verre plat avec collerette inox, 3500 kg pour les versions équipées de verre plat avec collerette en aluminium.
La technologie d’éclairage RGB à changement de couleur eset disponible dans Mica Slim I. Pour les versions RGB, les LED sont pilotées par un contrôleur DMX (non fourni).
Configuration du film holographique : ouvrir la fermeture en verre et insérer le film holographique sous le verre, de manière à ce que le côté lisse du film soit en contact avec le verre. Faire tourner le film pour obtenir l’effet lumineux souhaité.

Prescription

To specify state:
Round recessed, drive-over luminaires with integral transformer, 4 sizes. Polypropylene recessed box and flat stainless steel/flat or dome windows painted aluminium frames. Die cast aluminium body sealed to IP67. With a choice of 3 monochromatic colours, dynamic RGB versions for Mica Slim I driven by DMX driver (included). Other DMX components ordered separately.
For ground installation with front part-frosted flat glass enclosure for illumination or frosted glass/frosted glass/dome windows for guidance.
As Thorn Mica Slim.
