Jalon

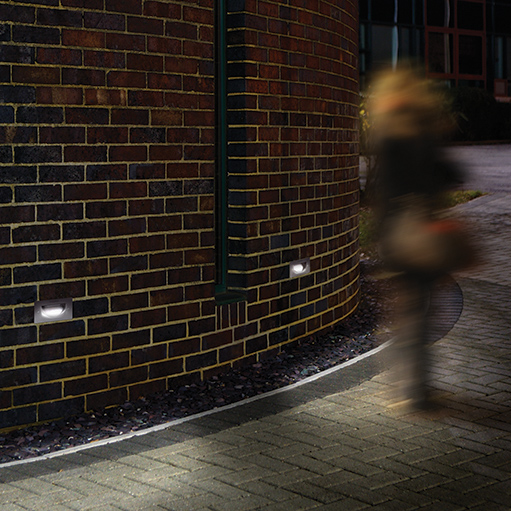

Luminaire encastré mural compact et performant, pour le balisage des cheminements piétonniers
- Luminaire de faibles dimensions (71 x 108 mm) délivrant un large faisceau asymétrique, idéal pour les applications extérieures et intérieures

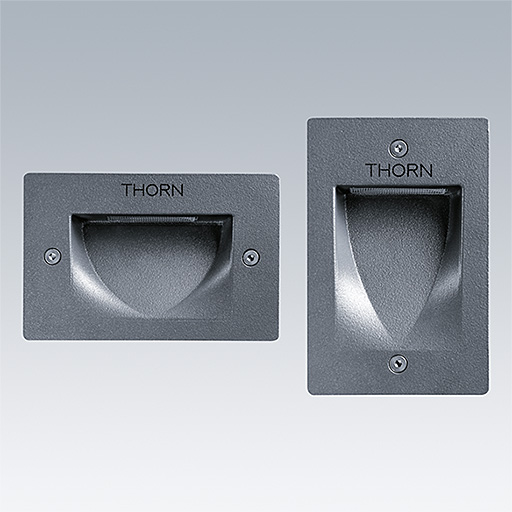

- Choix entre 2 modèles d'encastré mural (vertical ou horizontal)
- Ensemble complet avec driver intégré
- Pot d'encastrement livré avec protection de chantier en polystyrène
Matériaux et finition
- Face avant : fonderie d’aluminium, finition peinture gris anthracite AKZO 900 sablé. Finitions gris clair RAL 9006 ou blanc RAL 9003 possibles sur demande (à partir de 10 pièces). Autres couleurs RAL sur demande (à partir de 50 pièces).
- Boîtier du luminaire : techno polymère
- Fermeture : polycarbonate
- Pot d'encastrement : polyéthylène
- Protection de chantier : polystyrène
- Joints : silicone
- Vis externes : acier inoxydable AISI304
- Vis internes : acier galvanisé au chrome
- Passe-fil : TPE
Installation et montage
Fixer le pot d'encastrement dans le mur. Raccorder le luminaire à l’alimentation secteur via le passe-fil latéral (câble Ø 9mm maxi). Fixer le luminaire sur le pot d'encastrement à l’aide des 2 vis fournies. Pour le passage en coupure, utiliser un boîtier de dérivation.
Prescription
Encastré mural LED compact et performant IP66, pour le balisage des cheminements piétonniers et des escaliers, aussi bien en extérieur qu’en intérieur. Choix entre 2 modèles (vertical ou horizontal) et 2 températures de couleur (3000K ou 4000K).
▼ Jalon vertical
| Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
|---|---|---|---|---|---|---|---|---|---|
| JALON LED 12L18 830 MWA V | 4 | 96 | LED | 0.30 | 96271422 | ||||
| JALON LED 12L18 840 MWA V | 4 | 96 | LED | 0.30 | 96271420 |
▼ Jalon horizontal
| Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
|---|---|---|---|---|---|---|---|---|---|
| JALON LED 12L18 830 MWA H | 4 | 96 | LED | 0.30 | 96271423 | ||||
| JALON LED 12L18 840 MWA H | 4 | 96 | LED | 0.30 | 96271421 |
▼ Jalon - Pot d'encastrement
| Description | Poids (kg) | Code SAP | |||||||
|---|---|---|---|---|---|---|---|---|---|
| JALON LED RBOX V/H | 0.10 | 96271424 |
