Areaflood Pro

  • Areaflood Pro
  • Areaflood Pro
  • Areaflood Pro

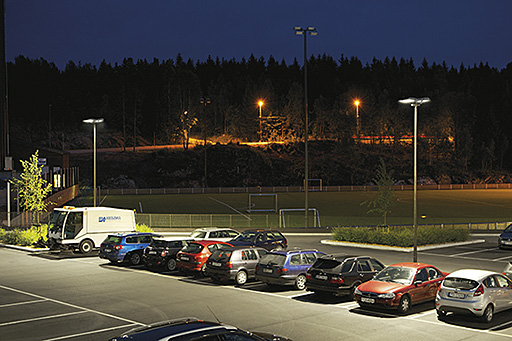

Projektor obszarowy zapewniający światło ogólnego zastosowania, wyjątkowe parametry układu optycznego i zasilania

  • Najlepsza wydajność i skuteczność optyczna
  • Optymalna kontrola światła (0cd przy 90°, minimalna ilość światła niechcianego) zapewnia komfort mieszkańcom
  • Redukcja rozmiarów i wagi umożliwia uniknięcie dodatkowych kosztów strukturalnych przy wymianie istniejących instalacji
  • Brak konieczności konserwacji projektora, żywotność szacowana na 100 000 h zarówno dla sterowników i modułu LED
  • Średnie i duże wersje spełniają normy DIN 18032-3:1997-04 (Hale sportowe – hale gimnastyczne, do rozgrywek i wielozadaniowe – Część 3: Testowanie i bezpieczeństwo pod katem uderzeń piłką)

Wykonanie

Obudowa i obejma: odlew aluminium malowana na kolor szary (RAL 9006)
Klosz: szkło hartowane, 4mm
Śruby: stal nierdzewna

Montaż

Dla wersji małej obejma montażowa montowana jest za pomocą jednej kotwy w otworze Ø22mm lub dwóch otworów Ø12mm. Dla wersji średniej i dużej obejma montażowa montowana jest za pomocą jednej kotwy w otworze Ø22mm, dwóch otworów Ø15mm lub dwóch otworów Ø12mm. Obejmę można obrócić i zamontować w pozycji zwieszanej. Oprawa wyposażona jest w zintegrowaną szynę układu zasilania, dostęp po usunięciu daszka oprawy montowanego za pomocą 4 śrub imbusowych. Opcjonalnie dostępne są adaptery do montażu na trzonku na szczycie słupa.
Typowa pozycja montażowa jest pozioma, można jednak rozważyć minimalne odchylenie oprawy w celu osiągnięcia optymalnego rozsyłu światła. Pozycja montażowa z odchyleniem do góry jest dopuszczalna. Istnieje możliwość montażu w basenach i obszarach nabrzeży dzięki zastosowaniu specjalnej powłoki oprawy.

Opis

Specyfikacja:

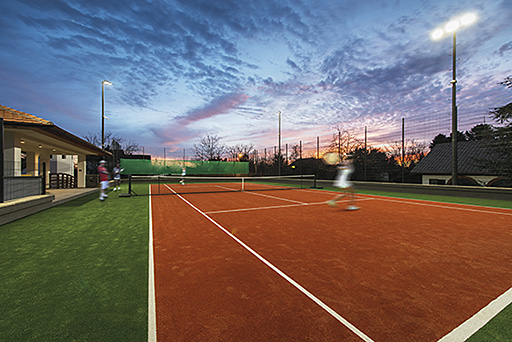

Asymetryczny projektor LED przeznaczony do oświetlenia obszarowego i sportowego. Dostępny w trzech rozmiarach, pakiety mocy od 3 do 37klm, w 5 wersjach rozsyłu światła. Bardzo wydajny projektor ze znakomitą kontrola rozsyłu światła (0cd przy 90°), wysoka odporność na uszkodzenia mechaniczne (IP66, IK08), w pełni kompatybilny z różnymi systemami sterowania (ściemniacz, sterowanie oświetleniem). Dostępny w wersjach klasy bezpieczeństwa I lub II.
Jak Thorn Areaflood Pro.

New Product
LumExpress Product
eControl Product

Areaflood Pro Small, Asymmetric optic 40°, bi-power

Areaflood Pro Small, Asymmetric optic 40°, DALI dimmable

Areaflood Pro Small, Asymmetric optic 40°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP S 36L50-740 A4 BPS CLO CL1 GY558482LED6.2296644800
AFP S 36L50-740 A4 BPS CLO CL2 GY558482LED6.2496644801
AFP S 36L70-740 A4 BPS CL1 N3 GY7711263LED6.3996644830
AFP S 36L70-740 A4 BPS CL1 PM GY7711263LED6.3796644835
AFP S 36L70-740 A4 LRT CL2 GY7711263LED6.2996644866

Areaflood Pro Small, Asymmetric optic 50°, bi-power

Areaflood Pro Small, Asymmetric optic 50°, DALI dimmable

Areaflood Pro Small, Asymmetric optic 50°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP S 36L50-740 A5 BPS CLO CL1 GY558253LED6.2296644802
AFP S 36L50-740 A5 BPS CLO CL2 GY558253LED6.2496644803
AFP S 36L70-740 A5 BPS CL1 N3 GY7710958LED6.3996644831
AFP S 36L70-740 A5 BPS CL1 PM GY7710958LED6.3796644836
AFP S 36L70-740 A5 LRT CL2 GY7710958LED6.2996644867

Areaflood Pro Small, Asymmetric optic 60°, bi-power

Areaflood Pro Small, Asymmetric optic 60°, DALI dimmable

Areaflood Pro Small, Asymmetric optic 60°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP S 36L50-740 A6 BPS CLO CL1 GY558359LED6.2296644804
AFP S 36L50-740 A6 BPS CLO CL2 GY558359LED6.2496644805
AFP S 36L70-740 A6 BPS CL1 N3 GY7711100LED6.3996644832
AFP S 36L70-740 A6 BPS CL1 PM GY7711100LED6.3796644837
AFP S 36L70-740 A6 LRT CL2 GY7711100LED6.2996644868

Areaflood Pro Small, Extra wide road optic, bi-power

Areaflood Pro Small, Extra wide road optic, DALI dimmable

Areaflood Pro Small, Extra wide road optic, configured products

Areaflood Pro Small, Wide road optic, bi-power

Areaflood Pro Small, Wide road optic, DALI dimmable

Areaflood Pro Small, Wide road optic, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP S 36L50-740 WR BPS CLO CL1 GY557945LED6.2296644808
AFP S 36L50-740 WR BPS CLO CL2 GY557945LED6.2496644809
AFP S 36L70-740 WR BPS CL1 N3 GY7710549LED6.3996644834
AFP S 36L70-740 WR BPS CL1 PM GY7710549LED6.3796644839
AFP S 36L70-740 WR LRT CL2 GY7710549LED6.2996644870

Areaflood Pro Medium, Asymmetric optic 40°, bi-power

Areaflood Pro Medium, Asymmetric optic 40°, DALI dimmable

Areaflood Pro Medium, Asymmetric optic 40°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP M 72L50-740 A4 BPS CLO CL1 GY10717026LED13.8196644968
AFP M 72L50-740 A4 BPS CLO CL2 GY10717026LED13.7796644969
AFP M 72L70-740 A4 BPS CL1 N3 GY15022672LED13.9196644998
AFP M 72L70-740 A4 BPS CL1 PM GY15022672LED13.8996645003
AFP M 72L70-740 A4 LRT CL2 GY15022672LED13.7596645034

Areaflood Pro Medium, Asymmetric optic 50°, bi-power

Areaflood Pro Medium, Asymmetric optic 50°, DALI dimmable

Areaflood Pro Medium, Asymmetric optic 50°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP M 72L50-740 A5 BPS CLO CL1 GY10716566LED13.8196644970
AFP M 72L50-740 A5 BPS CLO CL2 GY10716566LED13.7796644971
AFP M 72L70-740 A5 BPS CL1 N3 GY15022060LED13.9196644999
AFP M 72L70-740 A5 BPS CL1 PM GY15022060LED13.8996645004
AFP M 72L70-740 A5 LRT CL2 GY15022060LED13.7596645035

Areaflood Pro Medium, Asymmetric optic 60°, bi-power

Areaflood Pro Medium, Asymmetric optic 60°, DALI dimmable

Areaflood Pro Medium, Asymmetric optic 60°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP M 72L50-740 A6 BPS CLO CL1 GY10716780LED13.8196644972
AFP M 72L50-740 A6 BPS CLO CL2 GY10716780LED13.7796644973
AFP M 72L70-740 A6 BPS CL1 N3 GY15022345LED13.9196645000
AFP M 72L70-740 A6 BPS CL1 PM GY15022345LED13.8996645005
AFP M 72L70-740 A6 LRT CL2 GY15022345LED13.7596645036

Areaflood Pro Medium, Extra wide road optic, bi-power

Areaflood Pro Medium, Extra wide road optic, DALI dimmable

Areaflood Pro Medium, Extra wide road optic, configured products

Areaflood Pro Medium, Wide road optic, bi-power

Areaflood Pro Medium, Wide road optic, DALI dimmable

Areaflood Pro Medium, Wide road optic, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP M 72L50-740 WR BPS CLO CL1 GY10715947LED13.8196644976
AFP M 72L50-740 WR BPS CLO CL2 GY10715947LED13.7796644977
AFP M 72L70-740 WR BPS CL1 N3 GY15021236LED13.9196645002
AFP M 72L70-740 WR BPS CL1 PM GY15021236LED13.8996645007
AFP M 72L70-740 WR LRT CL2 GY15021236LED13.7596645038

Areaflood Pro Large, Asymmetric optic 40°, bi-power

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP L 120L35-740 A4 BPS CL1 GY12420645LED17.0896644542
AFP L 120L35-740 A4 BPS CL2 GY12420645LED17.0496644543
AFP L 120L50-740 A4 BPS CL1 GY17728239LED18.4396644562
AFP L 120L50-740 A4 BPS CL2 GY17728239LED18.3996644563
AFP L 120L70-740 A4 BPS CL1 GY24937451LED18.4396644582
AFP L 120L70-740 A4 BPS CL2 GY24937451LED18.3996644583
AFP L 144L35-740 A4 BPS CL1 GY14924686LED18.5296644602
AFP L 144L35-740 A4 BPS CL2 GY14924686LED18.4896644603
AFP L 144L50-740 A4 BPS CL1 GY21133668LED18.5296644622
AFP L 144L50-740 A4 BPS CL2 GY21133668LED18.4896644623
AFP L 144L70-740 A4 BPS CL1 GY29744483LED18.5296644652
AFP L 144L70-740 A4 BPS CL2 GY29744483LED18.4896644653
AFP L 144L85-740 A4 BPS CL1 GY36149769LED18.7296632326
AFP L 144L85-740 A4 BPS CL2 GY36149769LED18.7296632327
AFP L 96L35-740 A4 BPS CL1 GY9816571LED17.3696645046
AFP L 96L35-740 A4 BPS CL2 GY9816571LED17.3296645047
AFP L 96L50-740 A4 BPS CL1 GY14122724LED17.3696645066
AFP L 96L50-740 A4 BPS CL2 GY14122724LED17.3296645067
AFP L 96L70-740 A4 BPS CL1 GY20130277LED18.4396645086
AFP L 96L70-740 A4 BPS CL2 GY20130277LED18.3496645087

Areaflood Pro, duża, układ optyczny 40°, ściemniacz DALI

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP L 120L35-740 A4 HFX CL1 GY14922508LED17.1096644557
AFP L 120L35-740 A4 HFX CL2 GY12420645LED17.0596644552
AFP L 120L50-740 A4 HFX CL1 GY17728239LED18.4596644577
AFP L 120L50-740 A4 HFX CL2 GY17728239LED18.4096644572
AFP L 120L70-740 A4 HFX CL1 GY24937451LED18.4596644597
AFP L 120L70-740 A4 HFX CL2 GY24937451LED18.4096644592
AFP L 144L35-740 A4 HFX CL1 GY14924686LED18.5496644617
AFP L 144L35-740 A4 HFX CL2 GY14924686LED18.4996644612
AFP L 144L50-740 A4 HFX CL1 GY21133668LED18.5496644647
AFP L 144L50-740 A4 HFX CL2 GY21133668LED18.4996644642
AFP L 144L70-740 A4 HFX CL1 GY29744483LED18.5496644685
AFP L 144L70-740 A4 HFX CL2 GY29744483LED18.4996644680
AFP L 144L85-740 A4 HFX CL1 GY36149769LED18.7296632246
AFP L 144L85-740 A4 HFX CL2 GY36149769LED18.4996632240
AFP L 96L35-740 A4 HFX CL1 GY9816571LED15.2796645061
AFP L 96L35-740 A4 HFX CL2 GY9816571LED17.3196645056
AFP L 96L50-740 A4 HFX CL1 GY14122724LED15.2796645081
AFP L 96L50-740 A4 HFX CL2 GY14122724LED17.3196645076
AFP L 96L70-740 A4 HFX CL1 GY20130277LED18.4096645101
AFP L 96L70-740 A4 HFX CL2 GY20130277LED18.3596645096

Areaflood Pro Large, Asymmetric optic 40°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP L 144L50-740 A4 BPS CLO CL1 GY21133668LED18.5296644632
AFP L 144L50-740 A4 BPS CLO CL2 GY21133668LED18.4896644633
AFP L 144L70-740 A4 BPS CL1 N3 GY29744483LED18.6496644662
AFP L 144L70-740 A4 BPS CL1 PM GY29744483LED18.6296644667
AFP L 144L70-740 A4 LRT CL2 GY29744483LED18.4896644698
AFP L 144L85-740 A4 HFX CL1 SP GY36149769LED18.8296632245
AFP L 144L85-740 A4 HFX CL2 SP GY36149769LED18.8296632247

Areaflood Pro Large, Asymmetric optic 50°, bi-power

Areaflood Pro Large, Asymmetric optic 50°, DALI dimmable

Areaflood Pro Large, Asymmetric optic 50°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP L 144L50-740 A5 BPS CLO CL1 GY21132867LED18.5296644634
AFP L 144L50-740 A5 BPS CLO CL2 GY21132867LED18.4896644635
AFP L 144L70-740 A5 BPS CL1 N3 GY29743425LED18.6496644663
AFP L 144L70-740 A5 BPS CL1 PM GY29743425LED18.6296644668
AFP L 144L70-740 A5 LRT CL2 GY29743425LED18.4896644699

Areaflood Pro Large, Asymmetric optic 60°, bi-power

Areaflood Pro Large, Asymmetric optic 60°, DALI dimmable

Areaflood Pro Large, Asymmetric optic 60°, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP L 144L50-740 A6 BPS CLO CL1 GY21133040LED18.5296644636
AFP L 144L50-740 A6 BPS CLO CL2 GY21133040LED18.4896644637
AFP L 144L70-740 A6 BPS CL1 N3 GY29743654LED18.6496644664
AFP L 144L70-740 A6 BPS CL1 PM GY29743654LED18.6296644669
AFP L 144L70-740 A6 LRT CL2 GY29743654LED18.4896644700

Areaflood Pro Large, Extra wide road optic, bi-power

Areaflood Pro Large, Extra wide road optic, DALI dimmable

Areaflood Pro Large, Extra wide road optic, configured products

Areaflood Pro Large, Wide road optic, bi-power

Areaflood Pro Large, Wide road optic, DALI dimmable

Areaflood Pro Large, Wide road optic, configured products

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
AFP L 144L50-740 WR BPS CLO CL1 GY21131525LED18.5296644640
AFP L 144L50-740 WR BPS CLO CL2 GY21131525LED18.4896644641
AFP L 144L70-740 WR BPS CL1 N3 GY29741587LED18.6496644666
AFP L 144L70-740 WR BPS CL1 PM GY29741587LED18.6296644671
AFP L 144L70-740 WR LRT CL2 GY29741587LED18.4896644702
