E/Fact

  • E/Fact
  • E/Fact

Seria wbudowanych kwadratowych lub okrągłych opraw spełniających wymogi nowej normy temperatury kontaktu z powierzchnią IEC 60-598-2-13

  • Kompletna linia produktów spełnia wymogi nowej normy temperatury kontaktu: <100°C w wersjach konwencjonalnych i <40°C w wersjach LED
  • Obudowa wykonana z odlewu aluminium, uszczelniona do IP67. Szeroki wybór rozmiarów, ramek, głębokości montażu, źródeł światła i technologii sterowania umożliwia dopasowanie oprawy do jej przeznaczenia
  • Regulacja kąta nakierowania światła za pomocą nachylenia odbłyśnika w wersjach ze szkłem półmatowym (oprócz opraw z rozsyłem asymetrycznym A/S)
  • Zintegrowany układ zasilania. Wszystkie wersje są okablowane kablami pokrytymi żywicą zwiększającą ich wodoodporność i tempo montażu

Wykonanie

Obudowa: aluminium odlewane ciśnieniowo, spełniające normę ENAB44100 (bez miedzi), pomalowane farbą proszkową, zapewniająca wysoką odporność na korozję.
Ramka: stal nierdzewna AISI 316L (o grubości 2 mm), zabezpieczona przed korozją lub malowane aluminium ENAB44100 (bez miedzi).
Śruby przytrzymujące: stal nierdzewna.
Klosz: hartowane szkło sodowe, półmatowe lub matowe.
Grubości klosza:
E/Fact 00: 8mm.
E/Fact 0: 8mm.
E/Fact 1: 10mm.
E/Fact 2: 12mm.
Uszczelka: silikon odporny na starzenie.
Puszka montażowa: polipropylen.
Kabel: (H07RN-F 3x1,5mm²) minimum 0,4m dla wszystkich rozmiarów.
Wyposażenie dodatkowe kopuły: malowane aluminium ENAB44100 dla wersji Efact0, okrągłej
Szkło antypoślizgowe na zamówienie.
Wszystkie wersje wyposażone są w zintegrowane zasilanie.
Filtry holograficzne: nie żółknący poliwęglan.
Wszystkie wersje są wyposażone w elektroniczny układ zasilania bez możliwości ściemniania.
Wszystkie wersje za wyjątkiem poniższych wyposażone są w statecznik elektroniczny:
E/Fact rozmiar 2: 35W/70W HIT.

Montaż

Instalacja w podłożu:
Oprawa dostarczana jest w komplecie z obudową, gruntową puszką montażową, ramką i szkłem. Przy zastosowaniach zewnętrznych konieczne jest wykonanie na głębokość 30 cm od dna puszki montażowej drenażu żwirowego lub innego równoważnego, zapewniającego dobre odprowadzenie wody. Puszkę montażową można umieścić w asfalcie, zapewniając dobre odprowadzenie wody, kiedy temperatura asfaltu wynosi około 80°C. Po zamontowaniu oprawę należy eksploatować przez 45 minut bez klosza, żeby uniknąć gromadzenia się wilgoci wewnątrz obudowy. Zgodnie z normą EN60598-2-13, maksymalne obciążenie statyczne wynosi 1000 kg.
Oporność przewodów zasilających na temperaturę: 750°C.
Instalacja sufitowa lub ścienna:
Ze względu na zastosowanie zacisków i linek zabezpieczających (dostępnych osobno) wszystkie wersje E/Fact z ramką aluminiową można instalować na suficie. Na ścianach montować można tylko wersje E/Fact 0 i E/Fact rozmiar 00. Technologia zmiany koloru oświetlenia RGB w dostępna jest w oprawie E/Fact 2. W wersjach RGB diody LED sterowane są za pomocą systemu DMX (dostarczanego osobno).
W celu przyspieszenia instalacji okablowanie można połączyć za pomocą łączników o szczelności IP67 (symbol zamówieniowy 96257910 lub 96257911). Przy okablowaniu przelotowym można stosować puszki połączeniowe o szczelności IP67 (symbol zamówieniowy 96257907, 96257908 lub 96257909).
Wkładka holograficzna dla wersji LED: otwórz klosz i włóż wkładkę pod klosz, uszczelka dociśnie gładką stronę wkładki do powierzchni klosza. Obróć wkładkę do uzyskania pożądanego efektu.

Opis

Specyfikacja:

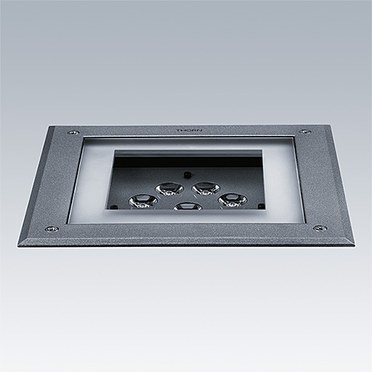

Oprawa kwadratowa i okrągła, wpuszczana, odporna na niskie temperatury, do montażu w gruncie z wewnętrznym transformatorem, dostępna w 4 rozmiarach okablowanych fabrycznie. Puszka montażowa wykonana z polipropylenu. Oprawa wyposażona w płaską ramkę ze stali nierdzewnej lub okienka (kopuła lub płaskie szkło) z malowanego aluminium. Obudowa wykonana z odlewu aluminium, stopień ochrony IP67. Wybór źródeł światła/ wersji LED. Dostępna w 3 wersjach kolorów monochromatycznych dla rozmiarów 00, 0, 1 i 2. Dynamiczne wersje RGB dla rozmiaru 2 sterowane są przez sterownik DMX (dostarczany w zestawie). Inne elementy układu DMX należy zamawiać osobno.
W przypadku montażu oprawy w gruncie z należy korzystać z klosza szklanego pół-mrożonego dla celów oświetleniowych i mrożonych okienek szklanych/kopułek dla efektu prowadzenia. Nakładki holograficzne dostępne są jedynie dla wersji LED.
Jak Thorn E/Fact.

New Product
LumExpress Product
eControl Product

E/Fact 00 LED kwadratowa

E/Fact 00 LED okrągła

E/Fact 0 LED kwadratowa

E/Fact 0 LED okrągła

OpisMoc oprawy (W)Strumień św. oprawy (lm)   TypeWaga (kg)SAP Code
EFACT R0 1L35 SOFT 832 AL EDO/W118LED1.1996272073
EFACT R0 1L35 SOFT 832 AL EDO/W2119LED1.1996272074
EFACT R0 1L35 SOFT 832 AL EDO/W4122LED1.1996272075
EFACT R0 1L35 SOFT 840 AL EDO/W1125LED1.1996272078
EFACT R0 1L35 SOFT 840 AL EDO/W2111LED1.1996272076
EFACT R0 1L35 SOFT 840 AL EDO/W4121LED1.1996272077
EFACT R0 1L50 SOFT 832 AL FR235LED1.2296271630
EFACT R0 1L50 SOFT 832 RS FR235LED1.2796271597
EFACT R0 1L50 SOFT 840 AL FR235LED1.2296271598
EFACT R0 1L50 SOFT 840 RS FR236LED1.2796271599
EFACT R0 1L50 SOFT BLU AL FR29LED1.2296271595
EFACT R0 1L50 SOFT BLU RS FR29LED1.2796271596
EFACT R0 3L50 ACC 22D 832 AL SF6329LED1.2896271718
EFACT R0 3L50 ACC 22D 832 RS SF6329LED1.3396271719
EFACT R0 3L50 ACC 22D 840 AL SF6346LED1.2896271720
EFACT R0 3L50 ACC 22D 840 RS SF6346LED1.3396271721
EFACT R0 3L50 ACC 22D BLU AL SF682LED1.2896271722
EFACT R0 3L50 ACC 22D BLU RS SF682LED1.3396271723
EFACT R0 3L50 ACC 9D 832 AL SF6326LED1.2896271604
EFACT R0 3L50 ACC 9D 832 RS SF6326LED1.3396271605
EFACT R0 3L50 ACC 9D 840 AL SF6346LED1.2896271606
EFACT R0 3L50 ACC 9D 840 RS SF6346LED1.3396271607
EFACT R0 3L50 ACC 9D BLU AL SF682LED1.2896271608
EFACT R0 3L50 ACC 9D BLU RS SF682LED1.3396271609

E/Fact 1 LED kwadratowa

E/Fact 1 LED okrągła

E/Fact 2 LED kwadratowa

E/Fact 2 LED okrągła

E/Fact, wyposażenie dodatkowe
